開料機系列
PRODUCTS
PRODUCTS
主要功能：柜體連接適合包括普通三合一，樂扣隱形件，槽孔滑扣隱形件，拉米諾隱形件等連接方式。異形板材，自動打孔，開槽。自動開料、一鍵吸塵推料等。軟件自動拆單，優化排版，減少浪費，設計加工一條龍。
適用范圍：適用于板式家具、定制家具、櫥柜衣柜、辦公家具、實木家具、桌椅門窗、木制品，裝修裝飾行業等。
可加工板材：適合密度板、生態板、多層板、刨花板、平直實木板、鋁蜂窩板等各種板材。
139-2828-8503
產品詳細
產品參數
|
每天加工板材數量 |
刨花板 |
45--95張 |
|
密度板 |
80--150張 |
|
|
多層板、實木板 |
60--110張 |
|
|
刀具 |
加工板材數量 |
刨花板：8-20張 |
|
密度板：50-70張 |
||
|
多層板、實木板：20-35張 |
||
|
效率方面 |
打孔速度 |
2秒/個 |
|
切割速度 |
12-20米/分鐘 |
|
|
人員數量 |
2人 |
|
配置品牌
|
序號 |
配置型號 |
品牌 |
品牌LOGO |
|
1 |
控制系統 |
臺灣寶元/臺灣新代（選配） |
|
|
2 |
驅動 |
雷賽/臺灣新代（選配） |
|
|
3 |
主軸電機 |
德國UFC/RUNDAWORDS |
|
|
4 |
減速機 |
臺邦 |
|
|
5 |
導軌 |
德國SLM |
|
|
6 |
絲桿 |
臺灣TBI |
|
|
7 |
齒條 |
BECHARM研磨 |
BECHARM |
|
8 |
變頻器 |
臺灣Hpmont |
|
|
9 |
低壓電器 |
法國施耐德Schneider |
|
技術參數
|
操作系統 Control system |
臺灣寶元（MW2200A）帶手輪 Taiwai LNC（MW2200A） Handwheel/選配臺灣新代系統帶手輪。 |
|
工作電壓 |
380V±5% 50HZ1±1% |
|
外形尺寸 Dimension |
4000*2300*2500mm |
|
有效工作行程 Working size |
1220*2800mm(支持定制尺寸 Customized size available），最大進料高度70mm。 |
|
床身結構Machine structure |
六腿重型床身，高溫淬火 Heavy duty with six leg, high temperature quenching |
|
床身加工方式 |
大型五面銑自動加工，精度2絲 Automatic 5 side machining with accuracy is 0.002mm |
|
傳動組件 |
X、Y高精密齒輪齒條傳動 Z軸絲杠，Y軸德國SLM30導軌，帶法蘭滑塊 Y-axis is German SLM30 guide with flange slider |
|
整機齒條 Rack |
BECHARM研磨 BECHARM Griding |
|
導軌齒條安裝誤差 Rail guide and rack installation error |
導軌齒條安裝打表小于5絲 Less than 0.05mm |
|
Z軸組件 |
Z軸雷賽1500w純伺服電機帶抱閘 |
|
Z軸固定方式 Z axis fixed method |
采用一體電機絲桿軸承C＆U軸承 Adopt integrated motor screw rod bearing C & U |
|
Z軸絲桿 Z axis screw rod |
臺灣TBI絲桿 Taiwan TBI |
|
整機電機組 Motor group |
雷賽1500W純伺服 Leisai 1500w servo |
|
整機減速機 Reducer |
臺邦高精度減速機 GPG BSG high precision reducer |
|
主軸功率 Main spindle power |
德國UFC自動換刀主軸 9KW German UFC spindle 9KW，24000r/min。 |
|
變頻器 Frequency converter |
臺灣海浦蒙特Hpmont Taiwan Hpmont |
|
臺面結構 Working table structure |
棕紅色高品質加厚ABS臺面 High quality Thickened ABS with brownish red color |
|
分區 Subregion |
真空吸附6分區 Vacuum table with 6 subregion |
|
真空吸附功率 Vacuum power |
7.5KW水冷大功率真空泵 7.5kw Water cooled high power vacuum pump |
|
吸塵方式 Dust collector method |
主軸自動分區吸塵 Spindle automatic partition dust collector |
|
對刀方式 Tool setting method |
千分級自動對刀儀 Thousand classification automatic tool setting instrument |
|
電器元件 Electrical components |
法國施耐德Schneider France Schneider |
|
整機線纜 Cable |
德國高柔雙護全屏蔽線纜 German high flexible double protection full shield cable |
|
定位系統 Position system |
直角板材定位系統 Right angle panel position system |
|
下料功能 Unloading function |
雙氣桿自動推料（帶二次吸塵） Double air automatic pushing (with secondary dust collection) |
|
上料功能 Loading function |
標配自動上料吸盤，后推，側推氣缸。 |
|
輔助功能 Auxiliary function |
側面急停按鈕，定位氣缸，除塵 Side emergency stop button, positioning cylinder and dust collector |
|
機柜 Machine cabinet |
獨立大機柜，四風扇循環散熱方式 Independent large cabinet with four fans circulating cooling mode |
|
外觀 Appearance |
整機工業級設計外觀，外包圍美觀大方 The whole machine is industrial design appearance , beautiful and generous surrounding |
|
整機速度 Working speed |
極限速度可以達到80米/分鐘 Limit speed can reach 80 m / min |
|
支持軟件 Software |
支持G代碼/code：（nc）、mmg、Plt、eng、dxf的拆單或門板軟件 Support G code / Code: (NC), MMG, PLT, Eng, DXF dismantling software or door panel software |
|
售后保障 Ｗarranty period |
符合出口質量標準，整機質保1年 1 Year with export quality standards |
設備細節圖
|
|
圖片展示 |
細節描述 |
|
屏幕 Screen |
|
清華紫光高清工業屏，臺灣寶元/新代系統控制界面設計人性化，傻瓜式操作，操作員經簡單培訓即可上崗，無需技術工。機器動作敏捷迅速，效率高，幫您實現產能飛躍。 |
|

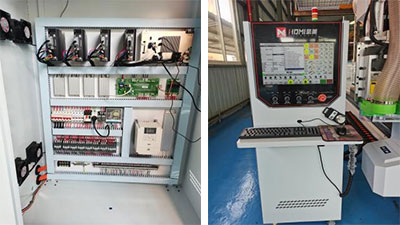

控制電箱 |
|
控制柜內重要電器元器 |
|
伺服電機 |
|
伺服驅動采用雷賽1000W大功率伺服馬達，其具備高速度、高精度的傳動最高性能，馬達最大轉矩可達350% |
|
推料二次吸塵 |
|
推料裝置帶吸塵系統，自動清潔臺面 |
|

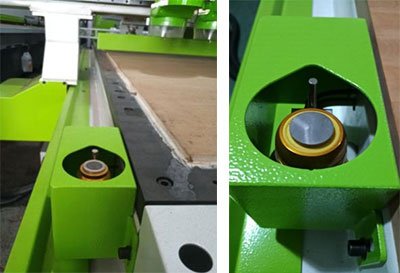

對刀儀 |
|
千分級高精度對刀儀，重復精度為0.002mm，IP68防護等級，300萬次觸點壽命，304不銹鋼線纜保護軟管，外罩保護盒。 |
|

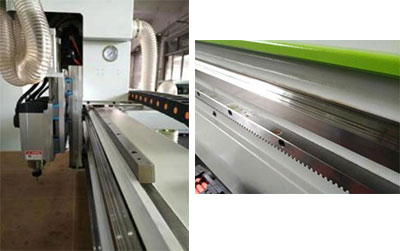

導軌齒條 |
|
凱特30 導軌：規格大，接觸面大，承載負荷能力強，在高速加工過程中可以更好的保證運行穩定性。導軌安裝面全部大型銑床銑平，數控打孔，精度高。 |
|

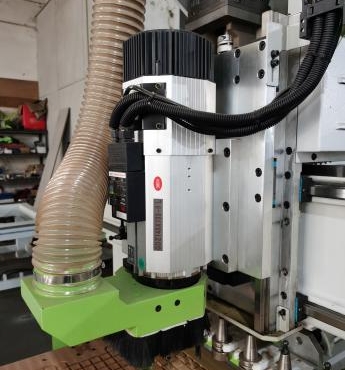

主軸電機 |
|
風冷式9KW自動換刀高頻主軸最大轉速24000r/min. |
|
直排12刀庫 |
|
直排式12刀庫，換刀簡單，精準。 |
|

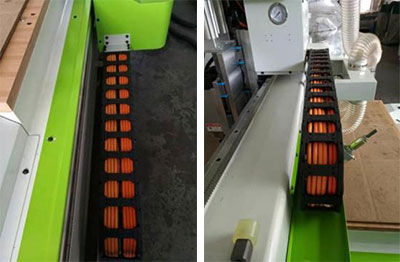

拖鏈 |
|
采用新型拖鏈，內分格，將信號線、電源線按照規格區分開，更好的防御信號干擾，同時也杜絕了線纜工作過程中擰在一起。電纜線采用高揉性屏蔽線，使用壽命更長 |
|
集中潤滑系統 |
|
采用智能中央集中潤滑系統配套容積式分流系統，讓設備的滑塊、軌道等運動系統自動保養，可調試油路設計，保證各注油點潤滑油的供給，延長設備使用周期 |
|

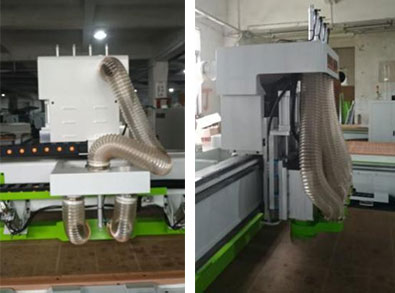

吸塵 |
|
超大吸塵罩，符合流體力學最優原理，雙向吸塵可使吸塵率達90%以上，效果提升40%，工廠更干凈、環保！ |
|

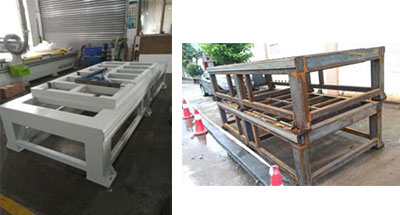

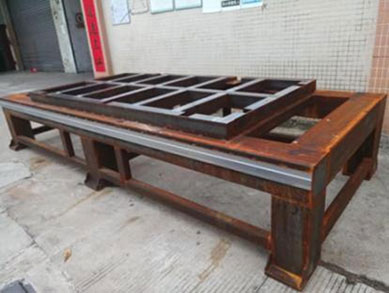

床身 |
|
采用方鋼焊接，回火處理，消除焊接應力，保證使用多年后不會變形。床身加強筋比較密集，增加了床身強度，保證底板不變形。 |
|
結構 |
|
床身經過精密計算保證操作員工翻料操作速度以及定位的準確性，是同行設備的兩倍以上并且沒有任何誤差，高剛性機體結構設計，并經材料應力分析及火處理，使機臺精度永久不變形。 |
|
物流 |
|
安全生產，安全發貨，設備到達后，技術工程師當天到達用戶現場進行安裝、調試培訓。 |
|

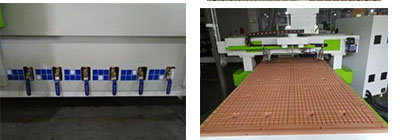

真空臺面和吸附 |
|
高品質ABS膠底板，耐寒耐熱，南北溫差不變形不爆裂。24個真空通道，吸力強勁。6個真空分區，可自由開閉分區，大小板均可吸附良好。 |
資質文件
客戶現場和成品樣品
