封邊機系列
PRODUCTS
PRODUCTS
產品詳細
產品參數
|
型號 |
Model |
HM-868SGL-PUR |
|
機器尺寸 |
Overall Size(L x W x H) |
11100*1050*2000mm |
|
工作氣壓 |
Working Pressure |
0.6Mpa |
|
總功率 |
Total power |
36KW（PUR 5KW，激光3KW) |
|
進給速度 |
Feed speed |
18-26m/min |
|
電動升降 |
Electric lifting |
0.37KW |
|
板料厚度(激光） |
Panel Thickness(LASER) |
18mm |
|
板料厚度（PUR） |
Panel Thickness(PUR) |
10-60mm |
|
板料長度 |
Sheet length |
≧120mm |
|
板料寬度 |
Panel Width |
≧60mm |
|
封邊帶厚度(激光）
|
Edge thickness(LASER) |
1.0-1.5mm |
|
封邊帶厚度（PUR） |
Edge thickness(PUR) |
0.45-3.0mm |
配置品牌
|
序號 |
配置型號 |
品牌 |
品牌LOGO |
|
1 |
輸送電機 |
臺邦/騰萬 |
|
|
2 |
膠鍋高溫軸承 |
德國/SWC |
|
|
3 |
齊頭/其他氣缸 |
亞德客/WSM |
|
|
4 |
跟蹤氣缸 |
亞德客 |
|
|
5 |
接近開關 |
諾克仕 |
|
|
6 |
PLC |
臺灣臺達 |
|
|
7 |
變頻器 |
匯川/臺灣臺達 |
|
|
8 |
觸屏 |
臺灣臺達 |
|
|
9 |
接觸器 |
法國施耐德 |
|
|
10 |
電磁閥 |
亞德客/億日 |
|
|
11 |
膠鍋密封圈 |
臺灣/SOG |
|
|
12 |
油水分離器 |
億日 |
|
|
13 |
高速電機 |
德國UFC/天一 |
|
|
14 |
溫控模塊 |
亞泰/臺達 |
|
|
15 |
行程開關 |
韓國凱昆 |
|
設備細節圖
|
圖片展示 |
功能 |
細節描述 |
|
|

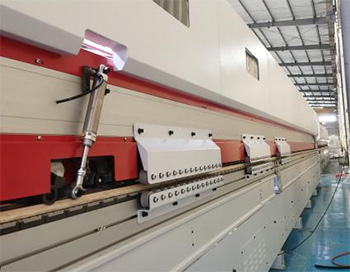

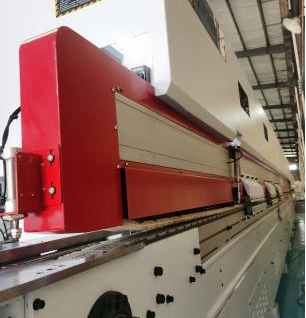

履帶式輸送 |
履帶式輸送壓梁，速度更快，小板壓料更緊，各功能效果更穩定。 |
|
|

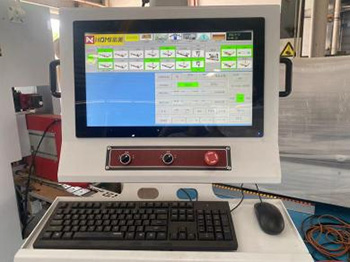

觸屏Touchscreen： |
21寸電腦觸屏，觸控，鼠標一體，人性化界面，大屏使用更從容，所有操作集于一身。 |
|
|

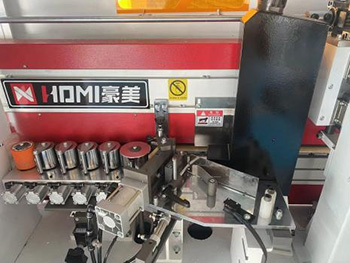

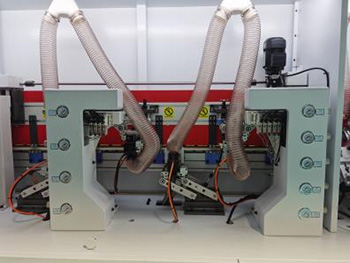

預銑Pre-miling |
金剛石預銑刀銑去木板螺旋修邊刀的波紋痕跡和多余的毛刺，使板邊更貼合封邊條，粘接更牢固，更美觀。氣動控制的預銑座，更精確，操控更方便。 |
|
|
免清洗PUR膠鍋 |
免清洗PUR膠鍋，不存膠，直接注膠在涂膠軸，可以不用清洗，免去清洗pur的步驟，提高效率. |
|
|
PUR自動注膠機 |
自動恒溫，自動注膠，自動控制膠水。 |
|
|

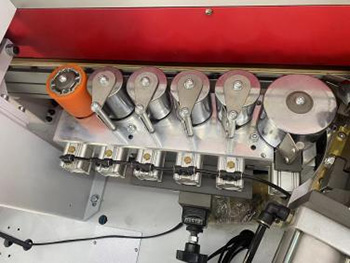

兩組六輪涂膠貼邊Gluing |
6輪壓貼貼合比4輪更緊密，貼合牢靠，厚薄木皮均可輕松走帶，自帶刮膠功能，使封邊帶緊密貼合板材，最后一個膠輪略帶彈性，壓緊效果更好。 |
|
|

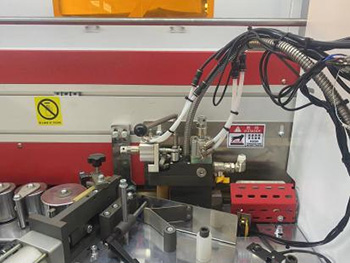

激光功能組件 |
使用激光活化封邊條上的預涂膠使封邊條貼合壓緊在板材上。 |
|
|

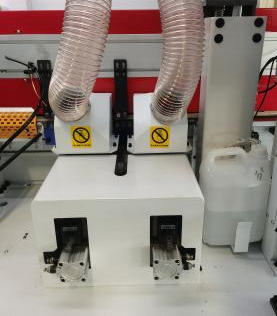

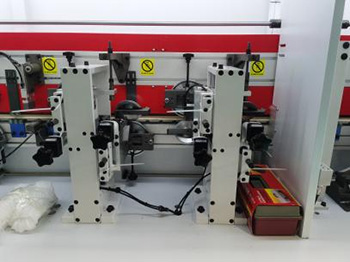

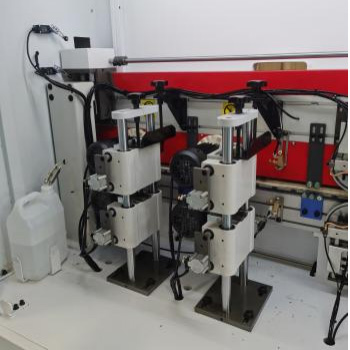

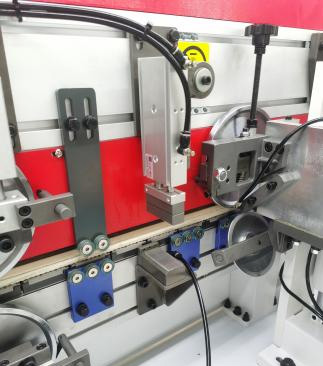

雙導軌齊頭End cutting |
雙立柱雙導軌齊頭齊尾，速度更快更穩定，杜絕磕板。 |
|
|
粗修 Fine trim |
六刃合金平刀修掉多余的邊條 |
|
|
精修Fine trim |
六刃R刀修掉多余封邊條形成圓角，修邊更加美觀 |
|
|

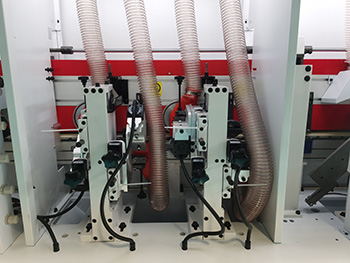

四刀跟蹤修邊 |
把封邊后板的四個角修成小弧度更圓滑不刺手。 |
|
|
刮邊*2組 |
刮邊使修邊后更平滑。超硬合金R刀刮平封邊條細紋，使之圓滑。 |
|
|
斷絲 |
防撞式斷絲機構把刮邊出來的封邊絲線拉斷，防止跑到后面拋光電機以及輸送電機。 |
|
|
新款平刮Strickling |
合金平刀刮除高于板面的封邊條和板上的多余膠 |
|
|
2組串動拋光Buffing*2
|
布輪快速對封邊條邊緣進行拋光打磨，更圓滑更漂亮。 |
|
|
集中潤滑系統 |
自動定時注油保養，多路油管連接至各關鍵運動部位，全方位潤滑，減少機器磨損，延長機器使用壽命。 |
|
|
清洗裝置（前隔離后清洗） |
清洗板件殘留膠水，更潔凈美觀 |
|
|

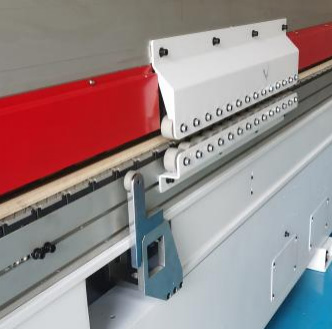

板件壓緊裝置 |
窄小板件在通過壓貼和齊頭位置時不會因為外力導致板件抖動或移位，工作更穩定 |
|
|
送料器（選配件） |
窄小板件用送料器送板標準安全效率高 |
|
|

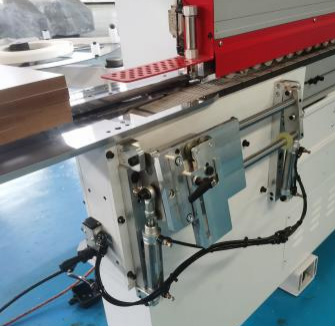

窄料端頭穩定裝置（選配） |
窄小端頭通過齊頭時起穩定作用，防止板件歪斜。 |
|
|

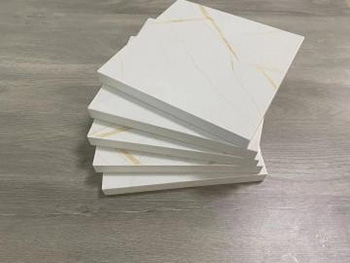

封邊效果 |
封邊條封邊效果，無痕封邊，圓滑美觀，包裹性好，封邊品質的完美升級 |
資質文件
客戶現場和成品樣品
